El sistema de flotación por aire disuelto DAF FPAC ha sido diseñado específicamente para el tratamiento de aguas residuales industriales con elevadas concentraciones de sólidos en suspensión, grasas, aceites y materia floculada. Su configuración de gran superficie de flotación y flujo transversal lo convierte en una de las tecnologías DAF más eficientes para aplicaciones de alta carga y procesos de espesamiento de lodos.

Gracias a su diseño optimizado, el DAF FPAC puede tratar hasta 40 kg de materia seca por m², garantizando una excelente separación sólido-líquido incluso en las condiciones más exigentes.

Nuestra gama de sistemas de flotación por aire disuelto incluye múltiples configuraciones para adaptarse a todo tipo de caudales y cargas contaminantes.

Ficha técnica del DAF FPAC: Rendimiento, Dimensiones y Datos técnicos

El modelo DAF FPAC proporciona un elevado rendimiento en la separación de altas cargas orgánicas, sólidos, grasas y otros contaminantes presentes en las aguas residuales.

Componentes del sistema DAF FPAC

Vista superior

1. 1Cajón de fangos
2. 2Difusor de Aire
3. 3Cadena
4. 4Tornillo sinfín
5. 5Pala
6. 6Volante de nivel
7. 7Cajón de clarificado

Vista delantera

1. 1Válvula purga de aire
2. 2manifold
3. 3válvulas de presurización
4. 4salida de fangos flotados
5. 5entrada de agua
6. 6salida de fangos decantados
7. 7Senson nivel fangos
8. 8cuadro de control neumático
9. 9Motor Skimmer

Vista lateral

1. 1Tubería de impulsión
2. 2Válvula de seguridad
3. 3Lectura de presión
4. 4Toma de muestra
5. 5Tubería de aspiración
6. 6Inyección de aire

Vista trasera

1. 1Cuadro de control neumático
2. 2Sensor nivel cajón de agua clarificada
3. 3Descarga de agua
4. 4Motor tornillo sinfín

Materiales disponibles

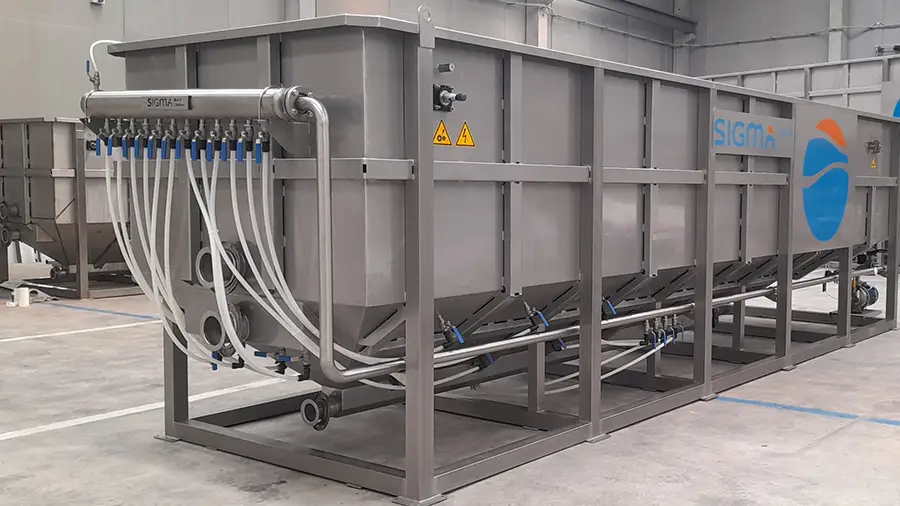

Acero inoxidable AISI 304

Material de construcción estándar para todos nuestros sistemas DAF, incluido el modelo DAF FPAC.

A petición del cliente, también fabricamos unidades DAF en acero inoxidable AISI 316.

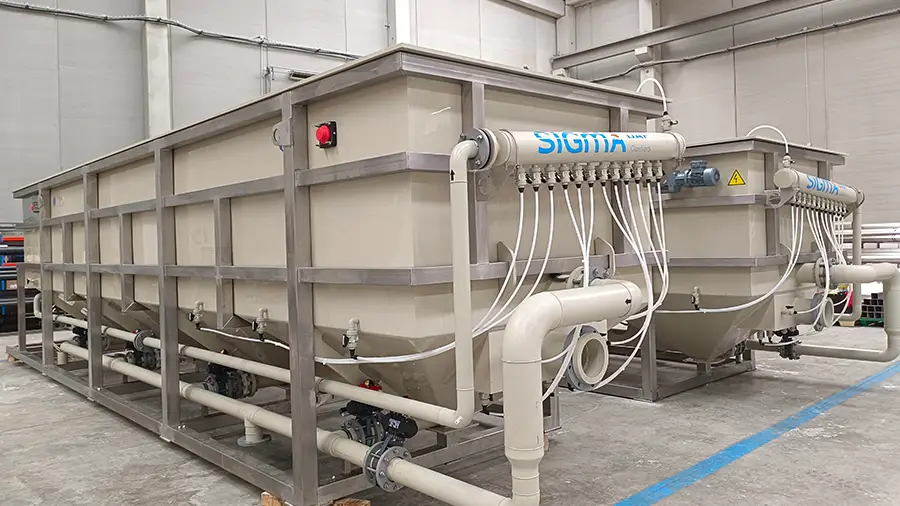

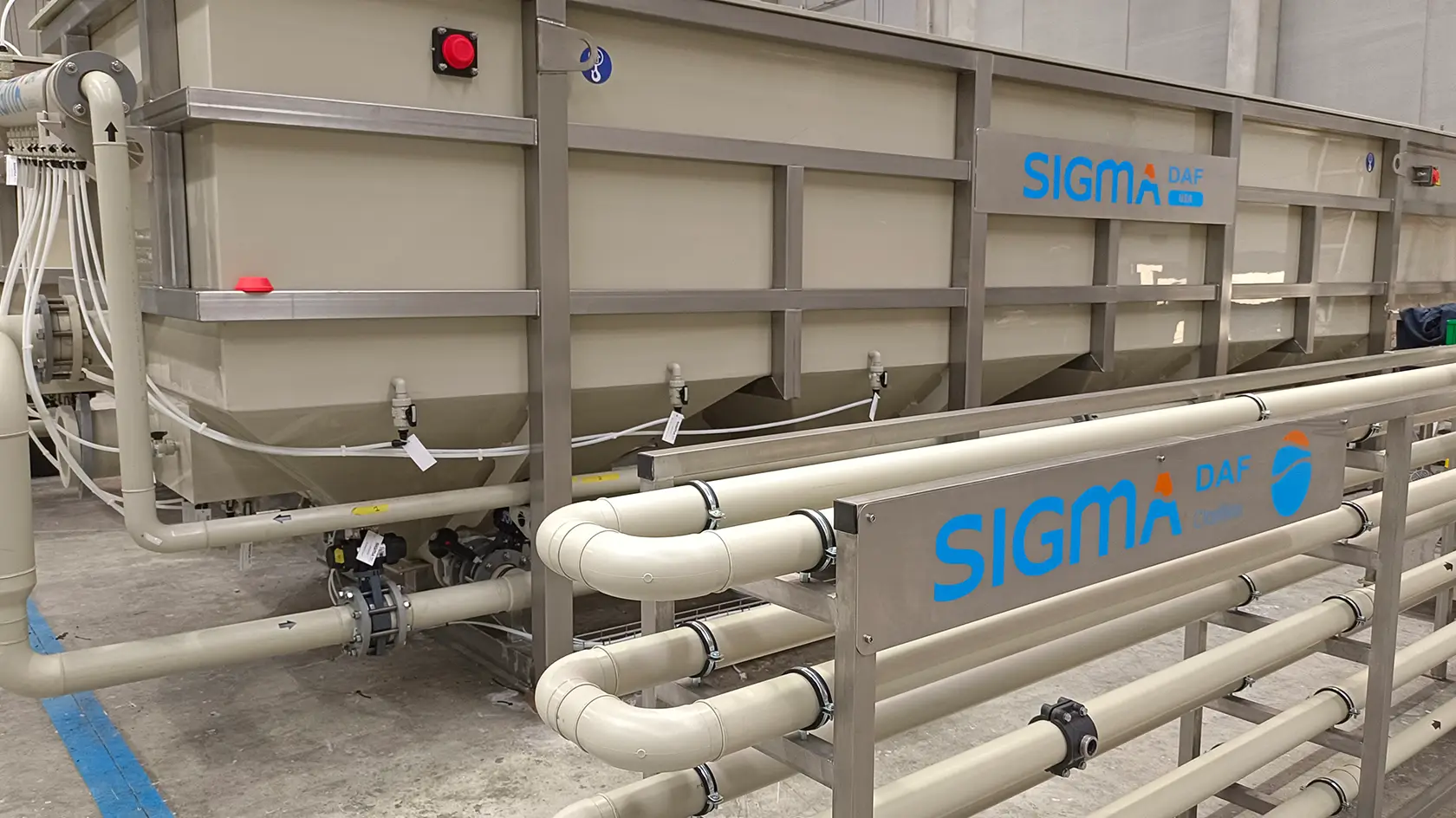

Polipropileno

El sistema DAF FPAC se fabrica en polipropileno cuando se han de tratar aguas residuales de alta corrosividad.

Este material ofrece una alta protección ante la oxidación y la degradación química.

Ver más

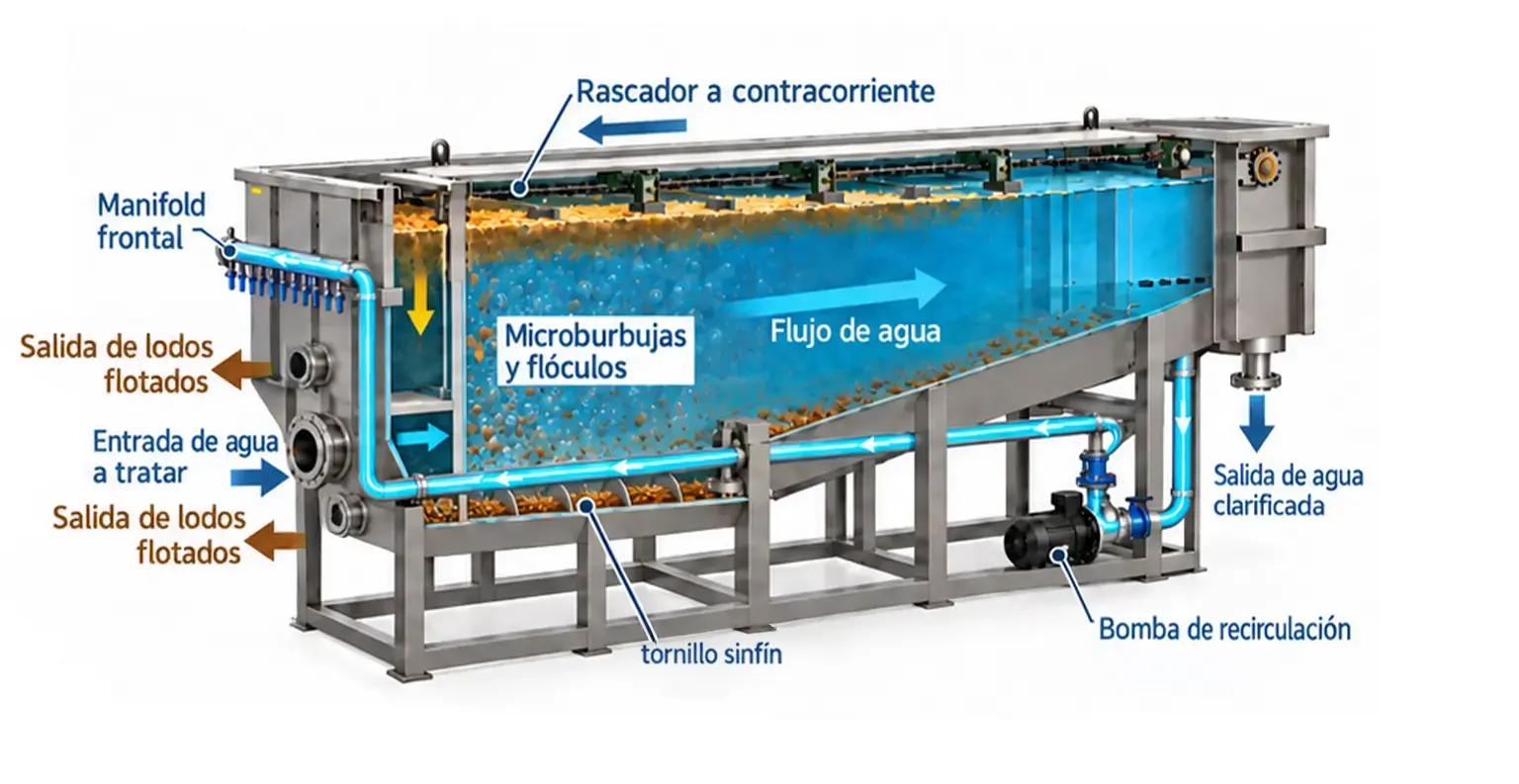

¿Cómo funciona el sistema DAF FPAC?

El SIGMADAF FPAC es un sistema de flotación por aire disuelto con una gran superficie de flotación y flujo cruzado, que permite procesar efluentes con cargas de sólidos muy elevadas, alcanzando hasta 40 kg de materia seca por metro cuadrado.

• Entrada del agua y formación de flóculos
  El agua residual entra por un extremo del equipo tras haber pasado por las etapas de coagulación y floculación, donde las partículas finas, aceites y materia coloidal se agrupan formando flóculos de mayor tamaño.
  Estos flóculos son mucho más fáciles de separar durante el proceso de flotación, mejorando la eficiencia global del tratamiento.
• Generación de microburbujas
  Una parte del agua ya clarificada se recircula mediante una bomba hacia el saturador aire-agua, donde se presuriza en presencia de aire.
  Al liberar posteriormente la presión mediante el sistema de aireación, se generan microburbujas que. gracias a su reducido tamaño, presentan una elevada superficie de contacto y una gran capacidad de adhesión a las partículas, aumentando significativamente la eficiencia de separación.
• Flotación y clarificación del agua
  Las microburbujas adheridas a los flóculos reducen su densidad y hacen que asciendan rápidamente hacia la superficie del tanque, donde forman una capa de lodo flotado.
  El modelo FPAC utiliza un sistema de clarificación de gran superficie con flujo cruzado, que proporciona un amplio tiempo de residencia y una elevada capacidad de separación incluso cuando el agua presenta cargas muy elevadas de sólidos en suspensión.
• Extracción eficiente de los lodos flotados
  Uno de los elementos más característicos del FPAC es su rascador superficial de movimiento único, que avanza en sentido contrario al flujo hidráulico.
  Este diseño reduce al mínimo la distancia que deben recorrer los lodos flotados hasta el punto de descarga, evitando el arrastre de sólidos hacia el agua clarificada y mejorando el rendimiento del proceso.
  Además, permite obtener un lodo con una concentración de materia seca entre tres y cuatro veces superior a la de los sistemas DAF convencionales. Esto reduce el volumen de lodos generado y simplifica las etapas posteriores de deshidratación, secado o gestión final, disminuyendo los costes de explotación.
• Gestión de los sólidos sedimentados
  Las partículas de mayor densidad que no flotan se depositan en el fondo del equipo, donde son recogidas mediante un transportador sin eje.
  Este sistema concentra y deshidrata parcialmente los sedimentos antes de conducirlos hasta el punto de descarga central, desde donde se evacúan automáticamente mediante una válvula neumática.
  Cada ciclo de descarga genera además un efecto de autolimpieza que ayuda a desprender los sólidos adheridos a las paredes del equipo, manteniendo el sistema limpio y reduciendo las necesidades de mantenimiento.
• Salida del agua clarificada
  Una vez eliminados los sólidos flotados y sedimentados, el agua clarificada abandona el equipo por el extremo opuesto al de entrada.
  Parte de esta agua se recircula continuamente hacia el circuito de saturación para generar nuevas microburbujas, mientras que el resto continúa hacia las siguientes etapas del proceso de tratamiento o reutilización.

Ventajas del sistema de flotación por aire disuelto DAF FPAC

• Lodos más secos y densos: Su amplia superficie libre de flotación permite acumular mayores cantidades de lodo flotado y obtener concentraciones de materia seca entre 3 y 4 veces superior a la alcanzada por métodos convencionales, reduciendo considerablemente los costes asociados a procesos posteriores de deshidratación, secado y gestión de residuos.
• Alta capacidad de carga: Soporta elevadas concentraciones de sólidos en suspensión, tratando hasta 40 kg de materia seca por metro cuadrado.
• Eficiencia de separación: Elimina de forma muy eficaz aceites, grasas, hidrocarburos y materia floculada. Además, disminuye notablemente la demanda química de oxígeno (DQO), la demanda biológica de oxígeno (DBO) y la turbidez.
• Minimización de arrastres: Su exclusivo sistema de separación incorpora un único mecanismo de skimming que gira en sentido contrario al flujo hidráulico, reduciendo la distancia de transporte del lodo flotado y minimizando el arrastre de sólidos hacia el efluente.

¿POR QUÉ ELEGIR EL SISTEMA DAF FPAC?

El DAF FPAC combina una gran superficie de flotación, una elevada capacidad de carga, un sistema exclusivo de separación superficial y una gestión optimizada de lodos y sedimentos. Estas características lo convierten en una de las soluciones más eficientes para el tratamiento de aguas residuales industriales con altas concentraciones de contaminantes y para aplicaciones de espesamiento de fangos donde la máxima eficiencia operativa es un requisito clave.
