El sistema de flotación por aire disuelto DAF FPBC ha sido diseñado específicamente para el tratamiento de aguas residuales industriales con bajas o medias concentraciones de sólidos en suspensión, grasas, aceites y materia floculada.

Es un sistema DAF de diseño vertical. Su perfil alto permite reducir el espacio ocupado optimizando la altura del equipo.

El sistema DAF FPBC Incorpora un paquete lamelar interno. Las lamelas son placas inclinadas que aumentan la superficie de separación, minimizando la velocidad de paso del agua y reduciendo el espacio ocupado por el equipo DAF.

Sigmadaf cuenta con un amplio catálogo de sistemas de flotación por aire disuelto, diseñado para adaptarse a una gran variedad de caudales y composiciones.

Ficha técnica del DAF FPBC: Rendimiento, Dimensiones y Datos técnicos

El modelo DAF FPBC ofrece una excelente eficiencia para la separación de carga orgánica, sólidos, grasas y otros contaminantes presentes en las aguas residuales.

Componentes del sistema DAF FPBC

Vista superior

1. 1Cajón de fangos
2. 2Difusor de Aire
3. 3Cadena
4. 4Tornillo sinfín
5. 5Pala
6. 6Volante de nivel
7. 7Cajón de clarificado
8. 8Lamelas

Vista delantera

1. 1Válvula purga de aire
2. 2manifold
3. 3válvulas de presurización
4. 4salida de fangos flotados
5. 5entrada de agua
6. 6salida de fangos decantados
7. 7Senson nivel fangos
8. 8cuadro de control neumático
9. 9Motor Skimmer

Vista lateral

1. 1Tubería de impulsión
2. 2Válvula de seguridad
3. 3Lectura de presión
4. 4Toma de muestra
5. 5Tubería de aspiración
6. 6Inyección de aire

Vista trasera

1. 1Cuadro de control neumático
2. 2Sensor nivel cajón de agua clarificada
3. 3Descarga de agua
4. 4Motor tornillo sinfín

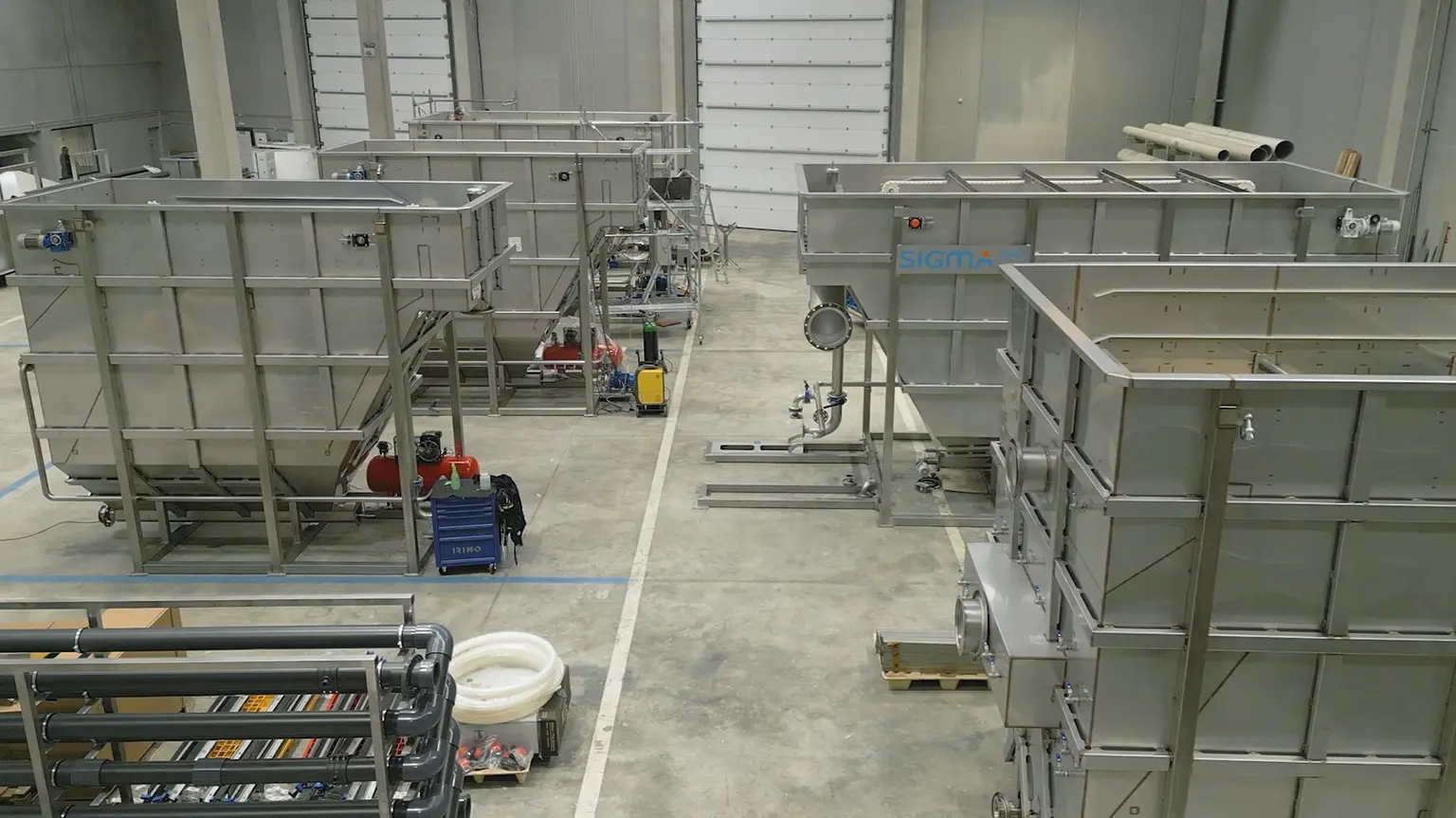

Materiales disponibles

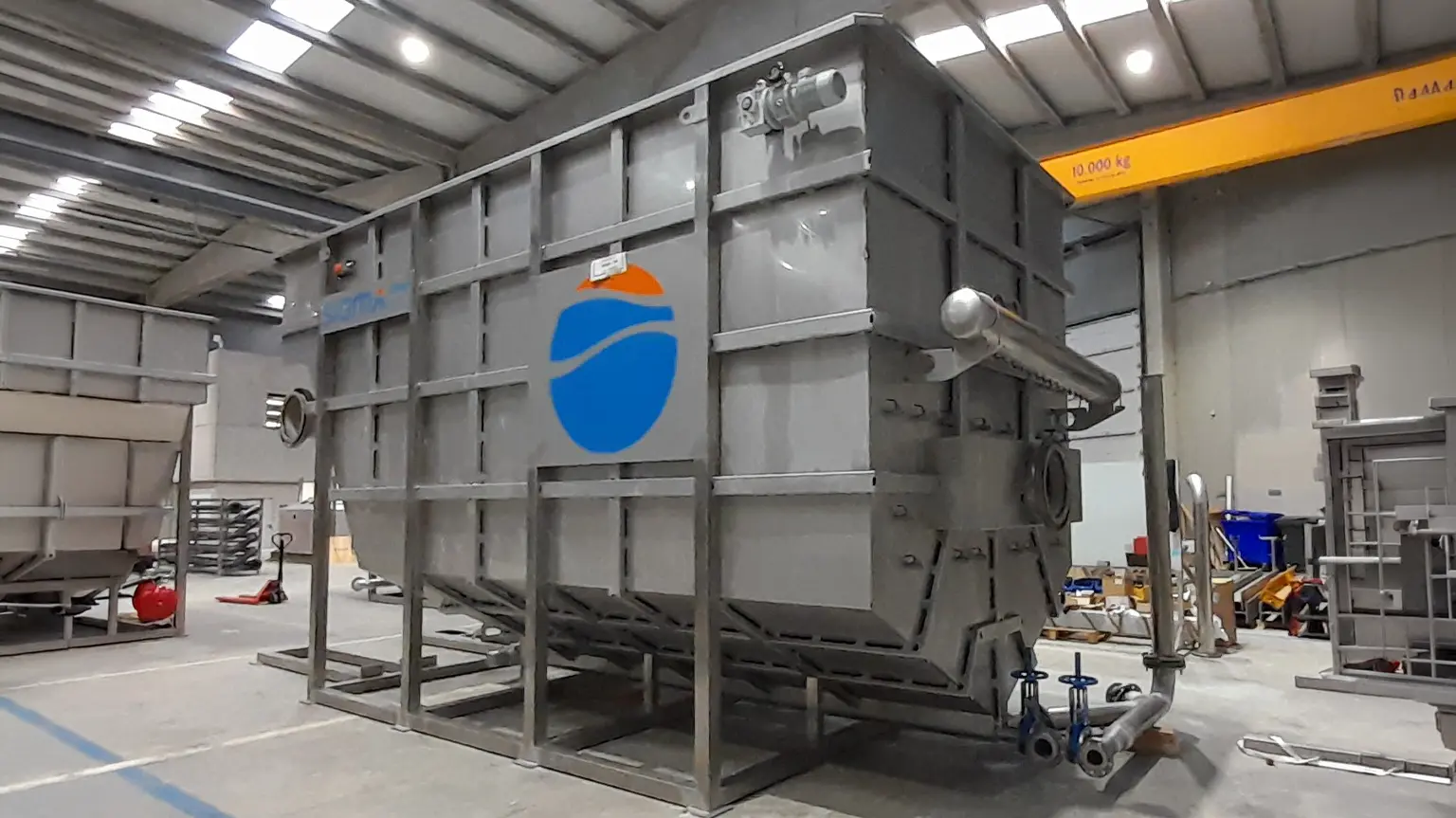

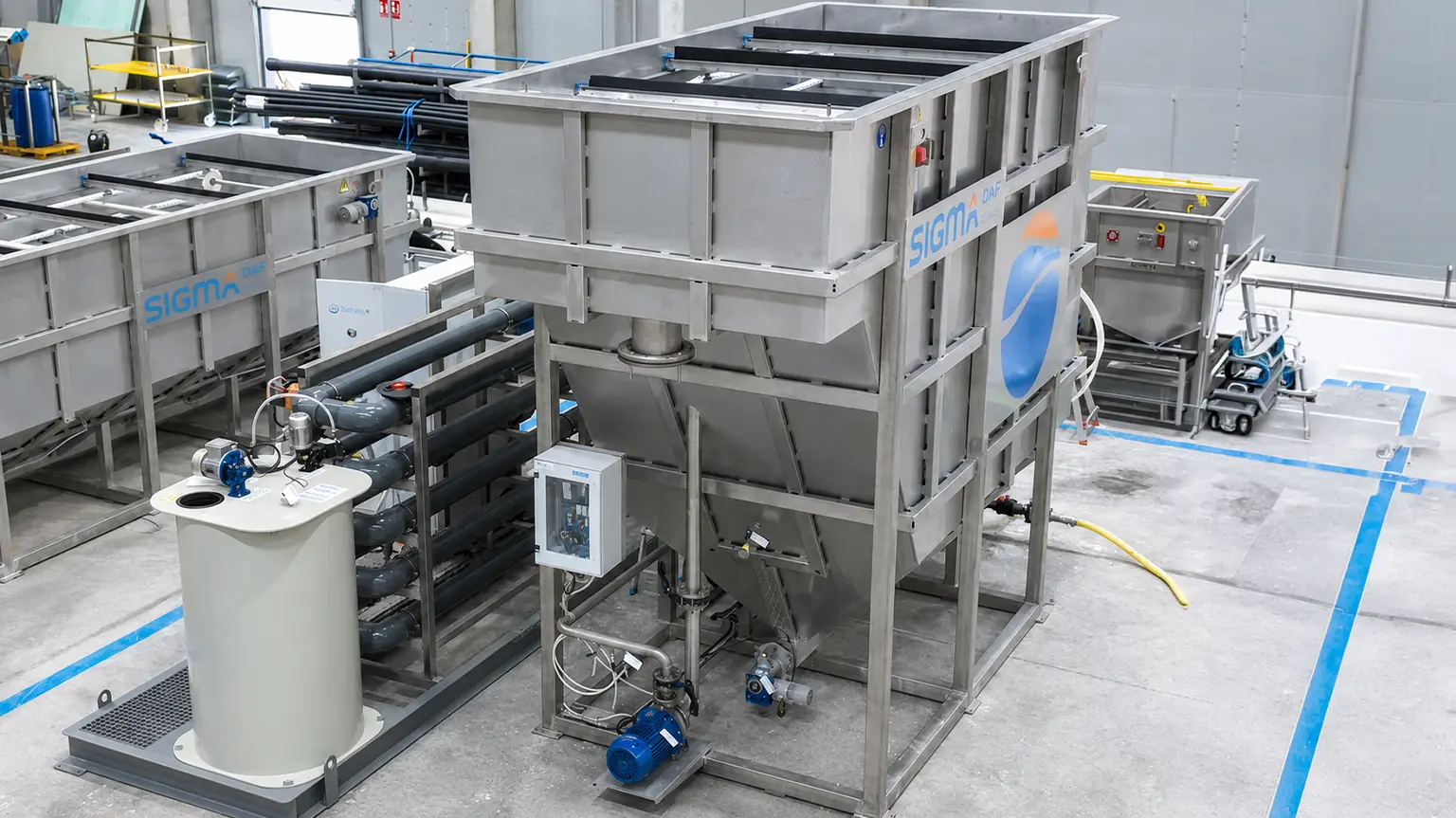

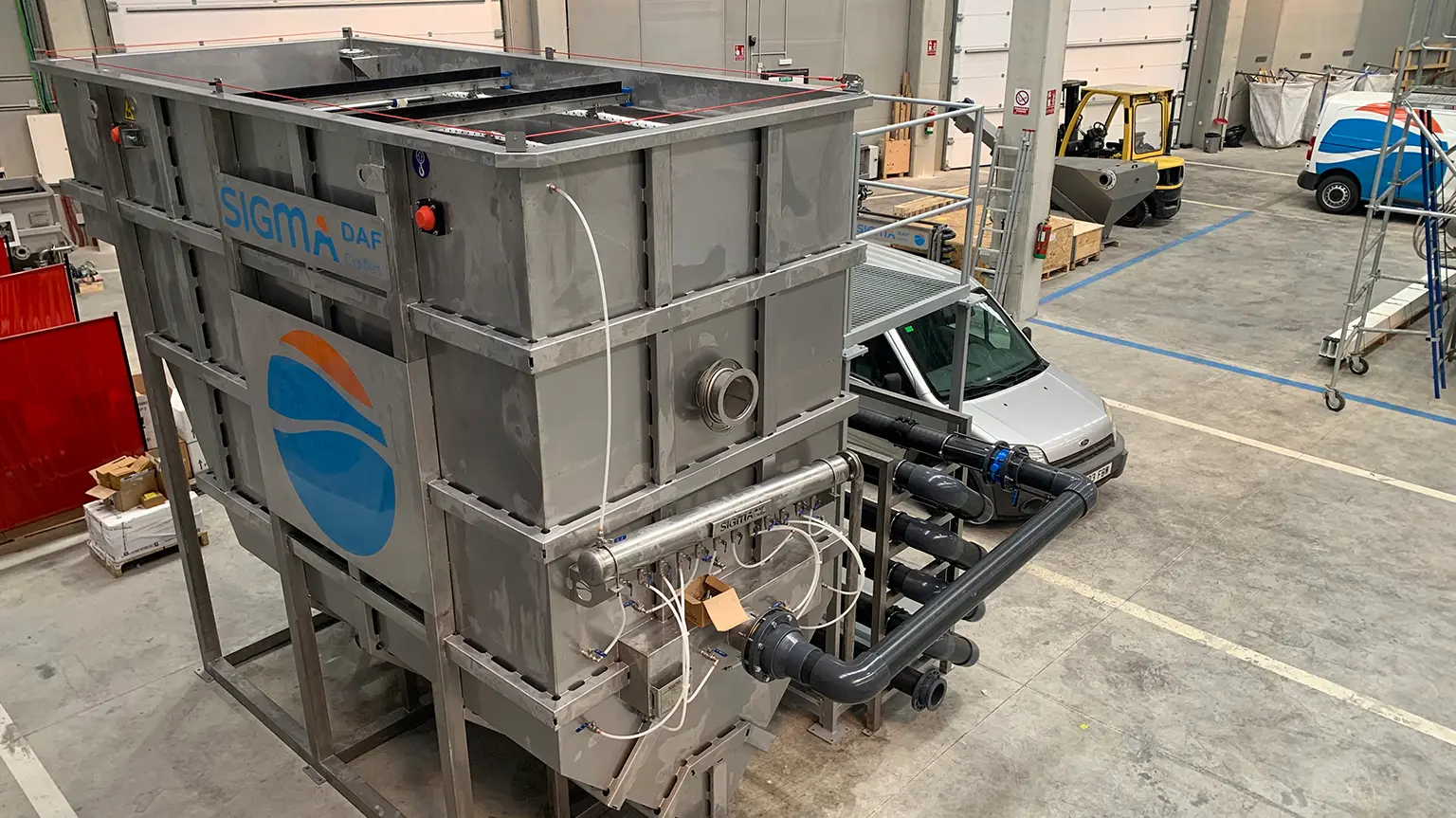

Acero inoxidable AISI 304

Material de construcción estándar para todos nuestros sistemas DAF, incluido el modelo DAF FPBC.

El DAF FPBC también puede fabricarse en acero inoxidable AISI 316 a petición del cliente.

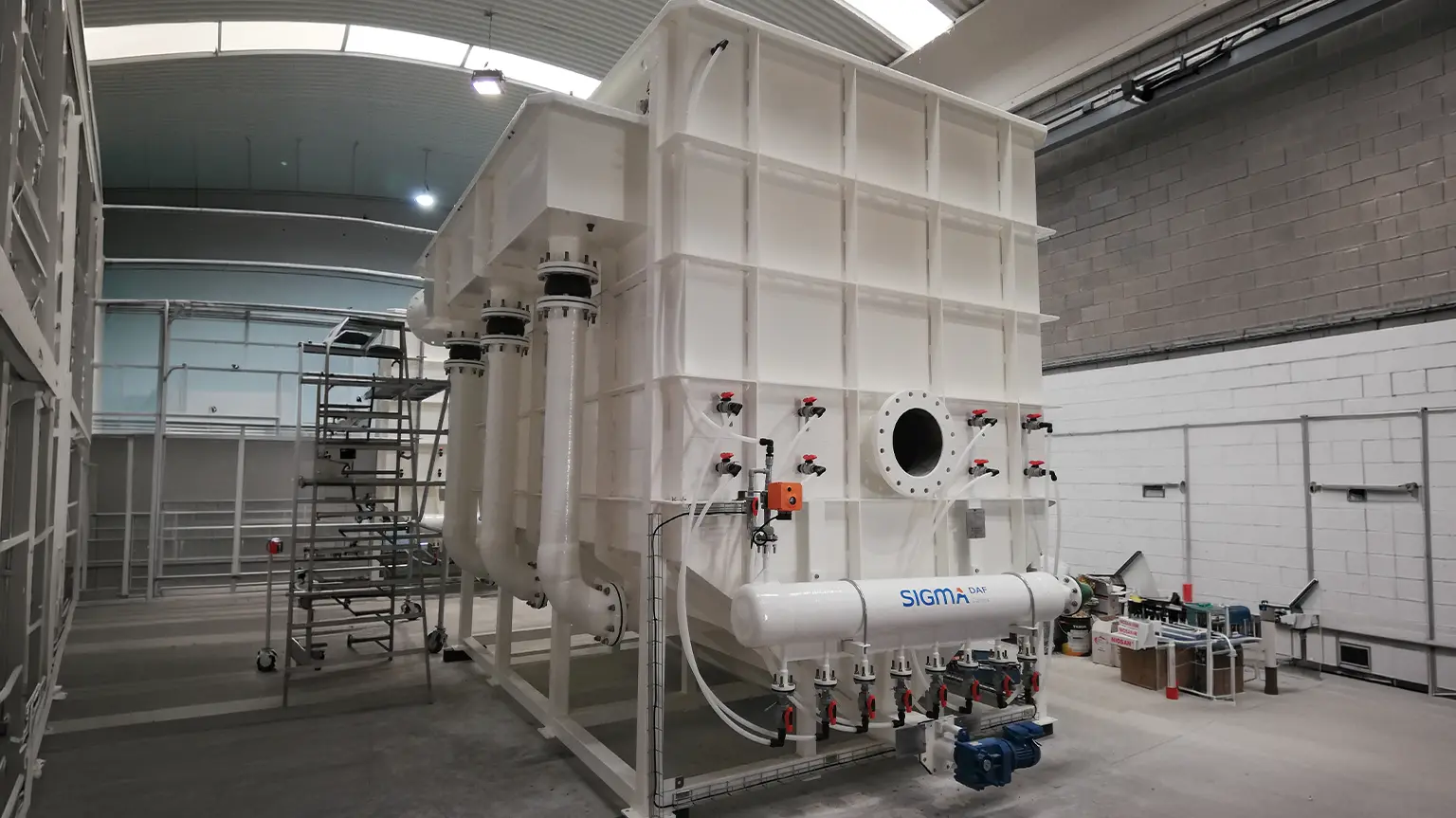

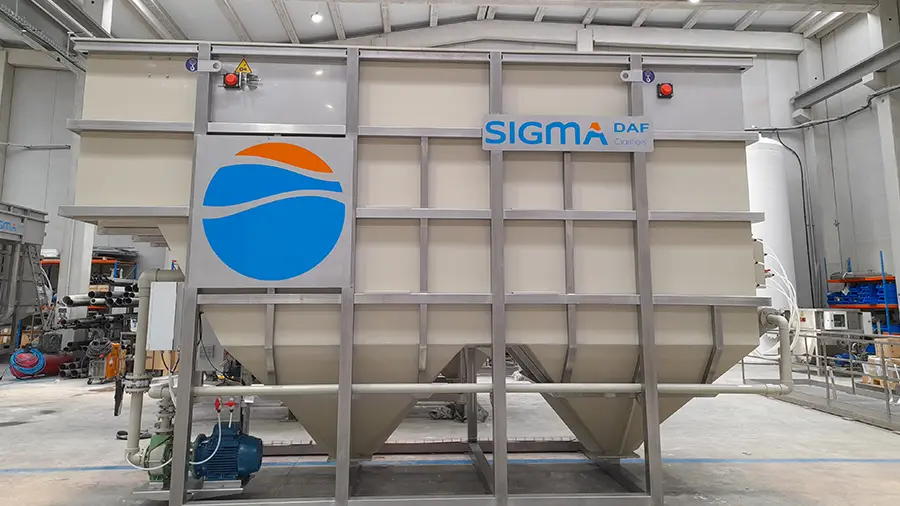

Polipropileno

El sistema DAF FPBC se fabrica en polipropileno cuando se han de tratar aguas residuales de alta corrosividad.

Los DAF FPBC fabricados en polipropileno ofrecen una gran resistencia a la oxidación y la degradación química.

Ver más

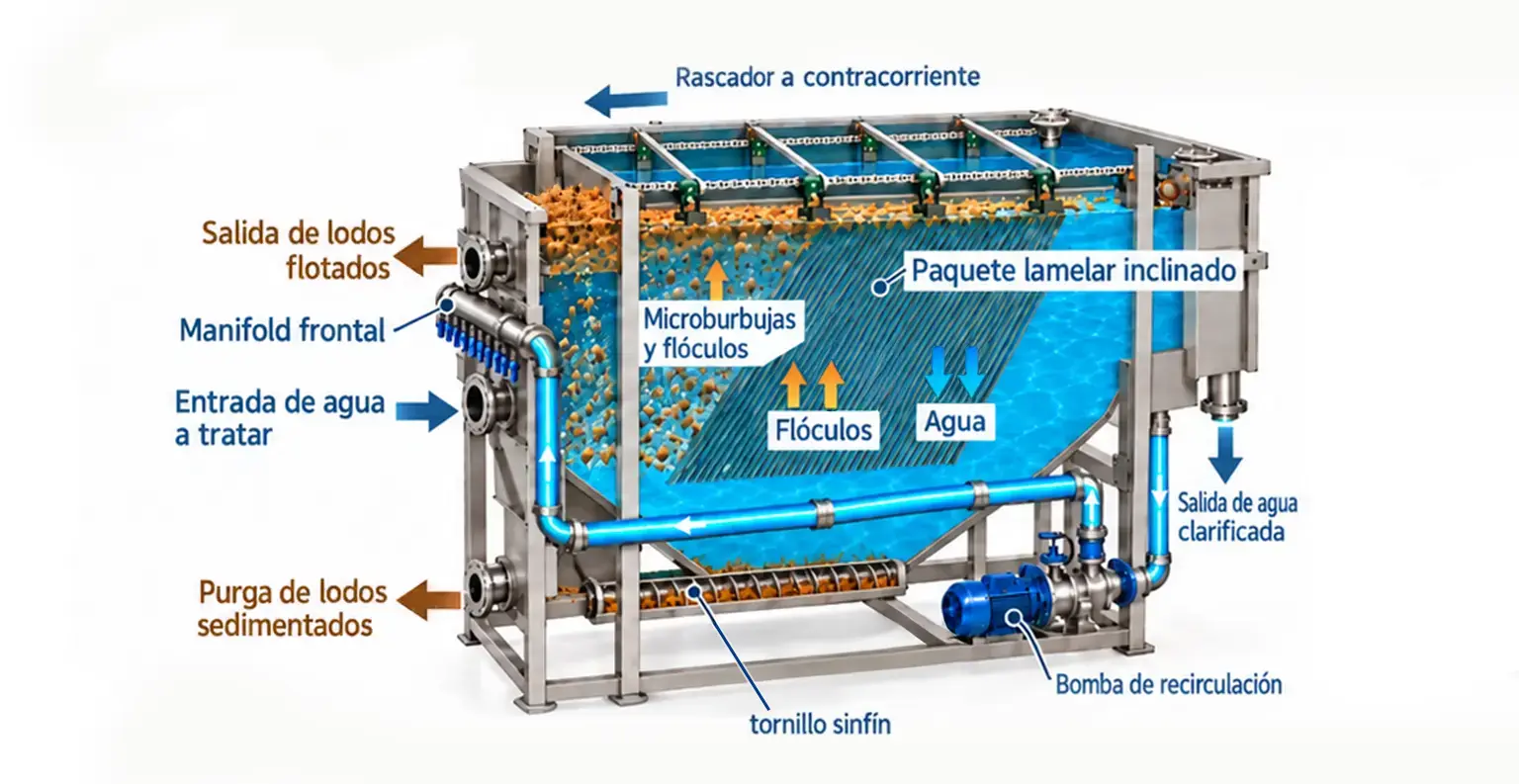

¿Cómo funciona el sistema DAF FPBC?

El modelo FPBC ofrece una elevada eficiencia de separación ocupando una superficie significativamente menor que un sistema DAF convencional, gracias a su diseño compacto y a la incorporación de un paquete de placas lamelares.

• Entrada del agua y formación de flóculos: El agua residual entra en el equipo tras las etapas de coagulación y floculación, donde las partículas finas y la materia coloidal se agrupan formando flóculos de mayor tamaño.
  El agua se introduce en el tanque mediante un sistema de flujo cruzado, que reduce la distancia que deben recorrer las partículas para separarse y mejora la distribución hidráulica dentro del equipo.
• Generación de microburbujas:Una parte del agua ya clarificada se recircula mediante una bomba hacia el saturador aire-agua, donde se presuriza junto con aire. Cuando esta mezcla se despresuriza en el interior del DAF, se generan millones de microburbujas que se adhieren a los flóculos. Su reducido tamaño favorece una mayor superficie de contacto y una excelente adhesión a las partículas, aumentando considerablemente la eficacia del proceso de flotación.
• Separación mediante flujo contracorriente y paquete lamelar:El elemento diferenciador del modelo FPBC es su sistema de separación mediante flujo a contracorriente combinado con un paquete de placas lamelares inclinadas instalado en el interior del tanque.
  Estas lamelas multiplican la superficie efectiva de separación sin aumentar el tamaño del equipo, reduciendo la velocidad ascensional necesaria para que las partículas floten. Como resultado, incluso partículas con baja flotabilidad pueden separarse de forma eficiente.
  Además, el flujo a contracorriente mejora el comportamiento hidráulico del equipo, evita la formación de caminos preferentes y consigue una distribución uniforme del agua a través del paquete lamelar, aumentando la eficiencia del proceso.
  Gracias a esta tecnología, el FPBC puede trabajar con cargas hidráulicas elevadas manteniendo un excelente rendimiento y un diseño mucho más compacto que otros sistemas DAF.
• Extracción automática de los lodos: Las partículas que ascienden impulsadas por las microburbujas forman una capa de lodo flotado en la superficie del equipo, que es retirada de forma continua mediante el sistema de recogida de lodos.
  Los sedimentos que puedan depositarse en el fondo se eliminan automáticamente mediante una válvula neumática de purga.
  Cada ciclo de descarga genera además un efecto de autolimpieza que ayuda a desprender las partículas adheridas a las paredes internas del equipo, reduciendo las necesidades de mantenimiento y manteniendo un funcionamiento estable a largo plazo.
• Salida del agua clarificada: Una vez eliminados los contaminantes, el agua clarificada abandona el equipo con una calidad adecuada para las siguientes etapas del tratamiento.
  Parte de esta agua se recircula continuamente hacia el circuito de saturación para generar nuevas microburbujas, creando un proceso continuo, eficiente y de bajo consumo energético.

Ventajas del sistema de flotación por aire disuelto DAF FPBC

• Mayor superficie de separación, gracias a un paquete de placas lamelares inclinadas que multiplican la superficie efectiva de flotación sin aumentar las dimensiones del equipo.
• Especialmente eficaz con cargas bajas y medias
• Mejor rendimiento hidráulico: El diseño de flujo cruzado combinado con la separación en contracorriente favorece una separación es más rápida, una reducción de la turbulencia y la disminución del riesgo de remezcla de sólidos.
• Menor espacio ocupado gracias a su perfil alto y su alta eficiencia superficial.
• Permite obtener lodos con una concentración de sólidos secos entre 3 y 4 veces superior a la de muchos DAF convencionales. Esto se traduce en menor volumen de lodos, menor coste de transporte y menor coste de deshidratación.
• Menor mantenimiento
• Excelente comportamiento con partículas difíciles como flóculos ligeros, grasas emulsionadas, aceites, o partículas con baja velocidad ascensional.

¿POR QUÉ ELEGIR EL SISTEMA DAF FPBC?

El DAF FPBC combina un sistema de flotación a contracorriente con un paquete de lamelas que aumenta la superficie efectiva de separación y permite alcanzar un elevado rendimiento en un equipo de dimensiones reducidas. Esta configuración lo convierte en una solución especialmente eficiente para el tratamiento de aguas residuales con cargas contaminantes bajas y medias y partículas de baja flotabilidad, donde se requiere una separación eficaz con una huella de instalación mínima.
